Система Контроля Телеметрическая СКТ

Скачать файл: Описание и маркировка Системы Контроля Телеметрической ( СКТ ) БелАЗ

     Система контроля телеметрическая СКТ предназначена для автоматического контроля эксплуатационных параметров давления в шинах карьерных самосвалов, регистрации даты и времени возникновения и устранения аварии.
      Система контроля позволяет увеличить срок службы шин путем предупреждения повреждений в результате падения или увеличения давления.
      Система контроля телеметрическая разработана по техническому заданию ОАО «БелАЗ». В комплект поставки системы входят:

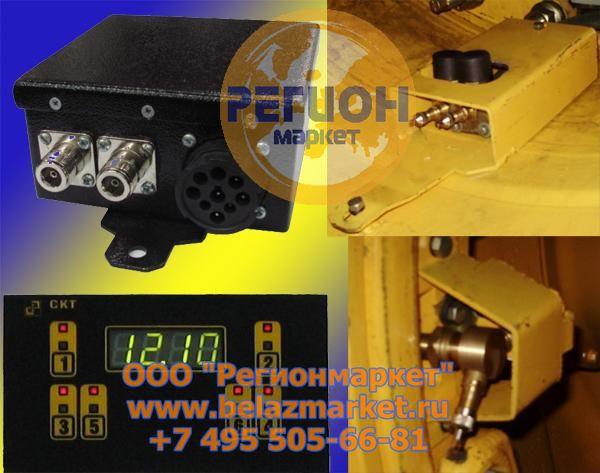

      - Передающие модули СЕЦИ.453846.001 (6шт.)( датчик давления, датчик СКТ ), предназначенные для измерения давления в шине карьерного самосвала и температуры датчика, передачи данных по радиоканалу в базовый модуль.

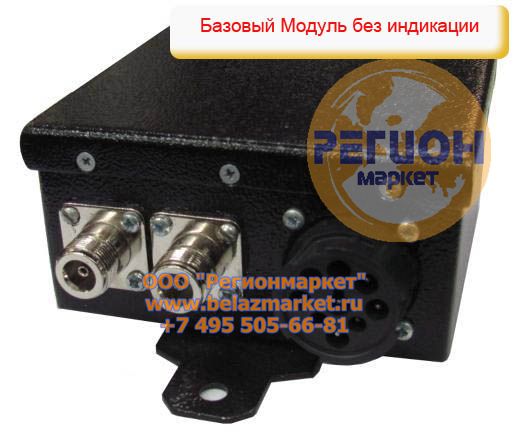

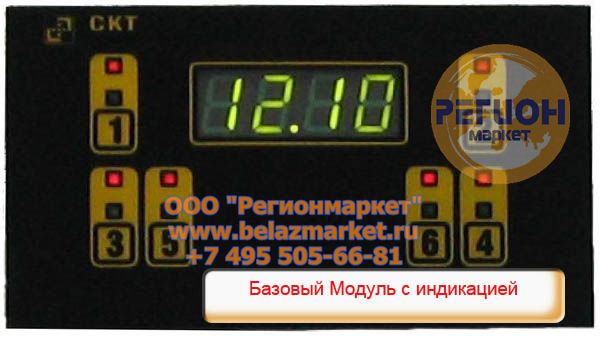

      - Базовый модуль (БМ) СЕЦИ.453819.003 (с индикацией) или СЕЦИ.453819.002 (без индикации)предназначенный для обработки данных, поступающих от передающих модулей по радиоканалу, проверки их на соответствие заданному допустимому диапазону и в случае несоответствия формирования записи в энергонезависимой памяти журнала событий модуля. В зависимости от модификации базового модуля индикация аварийных ситуаций, просмотр текущих параметров или истории событий, а также настройка системы может осуществляться непосредственно с помощью базового модуля либо с помощью интерфейса ЭПП.



      - Антенна левого борта СЕЦИ.453673.001-04 (-23);
      - Антенна правого борта СЕЦИ.453673.002-04 (-23);
      - Сумматор антенный СЕЦИ.453675.001(используется с БМ с индикацией);
      - Кабель сумматора СЕЦИ.453679.100-04(используется с БМ с индикацией).
      - Комплект запасных частей СЕЦИ.424913.001, состоящий из трех передающих модулей.

      Установка СКТ осуществляется по документации ОАО «БелАЗ».

      Обозначение системы в зависимости от применения, модификации передающего модуля и климатического исполнения при заказе:
      «Система контроля телеметрическая СП3.001.001-ХХ.YZ».
      где ХХ – обозначение в зависимости от применения системы.
      YZ – обозначение дополнительных вариантов исполнения системы:
      Y – обозначение варианта присоединительной резьбы передающего модуля (0 – резьба V8; 1 – резьба V12);
      Z – обозначение климатического исполнения с диапазоном рабочих температур (0 – от минус 40°С до плюс 65°С; 1 – от минус 55°С до плюс 65°С).
      Исполнение 00 может не указываться.
      Исполнение YZ – 00 – производится серийно, другие модификации могут быть поставлены под заказ.
      Пример записи при заказе серийной СКТ для карьерного самосвала 75131:«Система контроля телеметрическая СП3.001.001-04»
      Пример записи при заказе серийного БМ с индикацией:«Базовый модуль СЕЦИ.453819.003»
      Пример записи при заказе серийного БМ без индикации:«Базовый модуль СЕЦИ.453819.002»
      Пример записи при заказе серийного передающего модуля:«Передающий модуль СЕЦИ.453846.001»
      Пример записи при заказе комплекта запасных частей СКТ, состоящей из трех передающих модулей: «Комплект запасных частей СКТ СЕЦИ.424913.001»
      Пример записи при заказе комплекта запасных частей СКТ, состоящей из шести передающих модулей: «Комплект запасных частей СКТ СЕЦИ.424913.002»


Технические параметры


      Диапазон контроля давления системы - МПа от 0.3 до 1
      Мощность передатчика - мВт не более 10
      Напряжение питания - В 24
      Рабочая температура - С от -45 до +65


Маркировка для различных моделей БелАЗ
Кодировка обозначения исполнения СКТ-ХХ
Применение
Модификация БМ
СКТ-04
БелАЗ 75137
С индикацией
СКТ-05
БелАЗ 75131
Без индикации
СКТ-23
БелАЗ 75302, 75311
С индикацией
СКТ-25
БелАЗ 75310, 75306, 75600, 75601
Без индикации
СКТ-32
БелАЗ 7555В,Е,F
Без индикации
СКТ-52
БелАЗ 75170
Без индикации
